码垛机

GENIUS : 常规码垛系统

Genius 是一个基于标准双撑中央单元的全球项目，根据速度、容器类型和相关程序，通过增加该系列中的不同模块，可以构建出定制型解决方案。
该系列产品包含具备当今市面上最高性能的固定式和移动式托盘码垛机。其设计目标是：让每一个用户都可以找到合适自己特定需求的最佳解决方案。


请联系我们的专家
下载产品手册

突出特点

  • 当前市场上具备最高性能水平的系列产品
  • 能以“轻柔”的方式搬运新一代容器
  • 可与新的主流层整备解决方案进行集成
  • 操作灵活，进一步缩短了转换时间
  • 提高了结构刚度，进一步优化了工作循环，从而提高了性能；采用先进电气解决方案增强了对不同运动的控制
  • 增强了操作员的操作管理功能；限制机械调整功能；不同部件的操作更简便
  • 减少了维护工作量和可能出现磨损的零部件（例如，采用了免润滑传动装置）
  • 环保：降低了能耗和运行噪音。重视所采用材料的可循环利用性

FASTLAYER

具有可活动包装定向和排列的层制备

GENIUS PTFV FASTLAYER

高速稳定的托盘码垛机带有双平台收缩包装和Fastlayer机械手层制备和预安排。

主要特点和优势

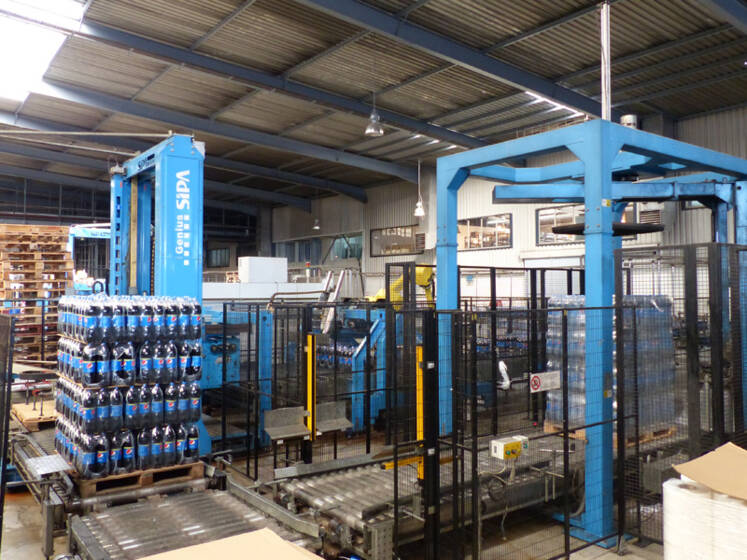

一般特性
  • 可按照客户的生产需求，可为卸垛机提供多托盘型或多层型
  • 卸垛后的层通过输送链或气动输送机送入生产线
  • 全自动化系统，需要的操作员干预很少，具备全操作安全性
  • 极简洁的全功能操作控制板。可以与先进的控制与监控系统进行集成
  • 移动托盘式配置全托盘提l区三个尺寸方向的全高。也可为罩补装进料门，以防止容器跌落

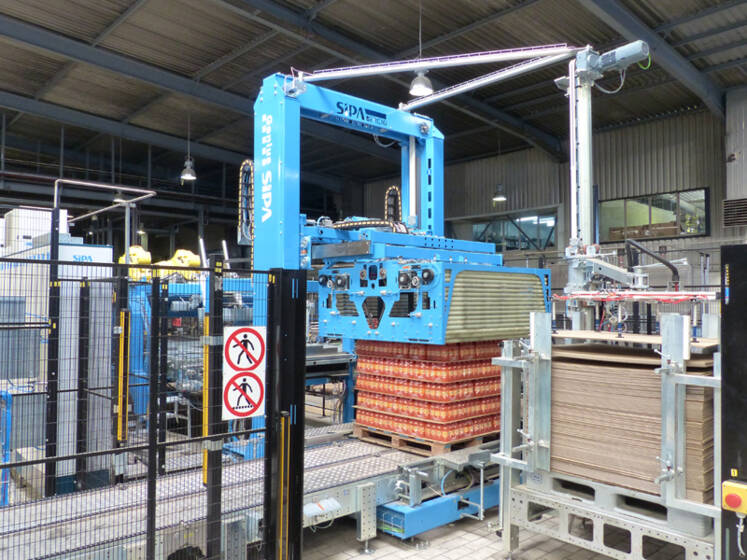

自动码垛机固定托盘式
固定托盘码垛机系列从低位进料（某些情况下，也可从高位进料）。
标准中央单元，根据需要搬运的产品，可以集成不同的头部件和附件：
  • PTF：通过均分台实现层传输，用于捆扎包装和纸箱（带相同头部的多个水平板条箱）、Cluster 包装和组合包装。
  • PTF/V：通过均分台实现层传输，用于捆扎包装和纸箱（带相同头部的多个水平板条箱）、Cluster 包装和组合包装；该型号有两个移动台，适用于高产能生产线。
  • PM-PG: 通过中央钳夹头 (PM) 和钩头(PG)实现层传输 ，适用于塑料板条箱。
  • PP- PR: 通过夹钳型头部实现层传输。(PP) 和杯形头 (PR) ，用于满的或空的 PET 和玻璃瓶。
  • PV: 带用于空的松散容器 （PET 和玻璃）的真空头。
  • PS: 推头，用于满的玻璃散装容器
  • PH: 带用于锡制容器或金属盖广口瓶的电磁头


产能
固定托盘
最高 330 层/小时
最高 420 层/小时（带两个移动台）

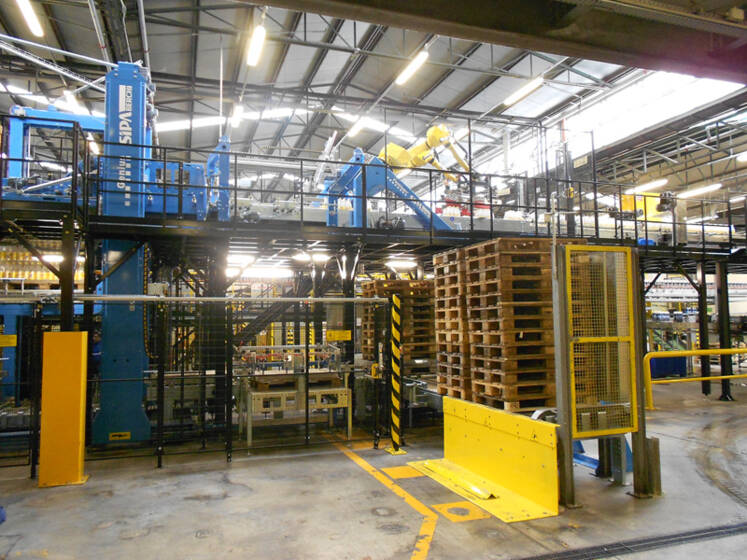

自动码垛机移动托盘式
该系列移动托盘式码垛机的设计主要用于解决高产能需求和/或物流和空间问题。产品从高位进入。
该类系统可配装空托盘装载模块，以提高本应用的总输出。
必须根据需要搬运的不同产品选择合适的端部：
  • PTF/A: 通过均分台实现层传输，用于捆扎包装和纸箱（带相同头部的多个水平板条箱）、Cluster 包装和组合包装。
  • PM-PG/A: 通过中央钳夹头 (PM) 和钩头(PG)实现层传输 ，适用于塑料板条箱。
  • PH/A: 带用于锡制容器或金属盖广口瓶的电磁头。

产能
最高 700 层/小时
FASTLAYER 和 ACTIVE LAYER：通过主动地对准和排列捆扎箱进行层制备
对于需要采用分隔器和带静态捆扎箱旋转装置的层成型区的传统层制备方法，这些解决方案提供了一种新型替代方法。它们可以向上与任何一种码垛机进行集成。
利用这些系统，可以满足无论是生产率（从低速、中速直至高速）还是物流（直线或垂直进料、高位或低位进料）等方面的任何一种市场需求。

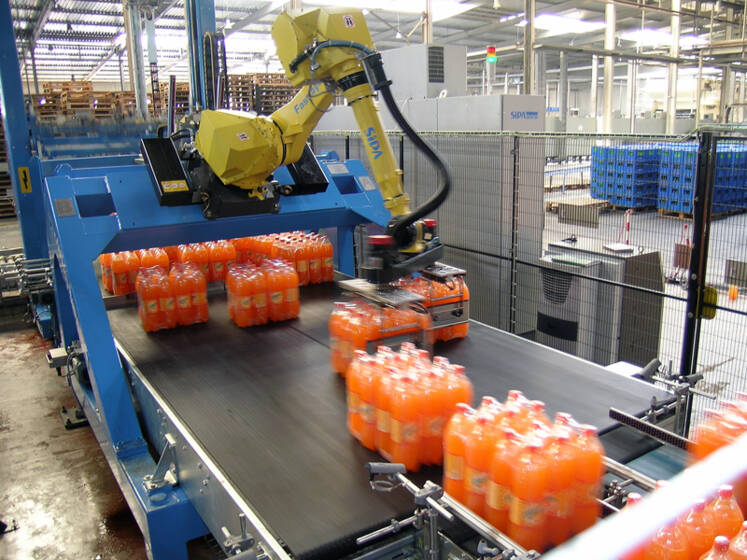

Fastlayer
该系统可以使用一或两个平行安装的人形机器人。机器人可以不停地运动并与下方的输送带保护同步。捆扎箱沿着层成型传送带，以单行、约等间距的方式排出；机器人逆向（捆扎箱流向）对准并排列好捆扎箱，根据选择的码垛布局进行层制备。
该 6 轴机器人安装在传输带的上面，向前倾斜 40°，以获得最佳工作区域。.

Active Layer
这种层制备系统针对采用垂直进料的中、低速码垛设备进行了优化设计。夹头安装在直线轴上，随着到达下侧带链上的捆扎包装流而移动。
该系统采用矢量和无刷电机齿轮进行控制。


出于对饮料市场的最新发展趋势的考虑 （要求减轻瓶的重量以及会使需搬运包装箱规格急剧增多的越来越主动的营销需求），该解决方案取得了三个主要成就：

  1. 对某些容器的运输过程进行了改进，确保搬运协作极其轻柔，以免对产品造成任何损伤。
  2. 缩短了转换时间，减小了与新产品有关的调整操作。
  3. 通过小占地面积进一步提高绩效。

应用

产品系列极完整，可以处理收缩包装、纸箱、板条箱、PET和玻璃散装容器、易拉罐和锡制容器，以及，带金属盖的广口瓶。

生产范围

收缩包装纸箱板条箱散装PET瓶散装玻璃瓶广口瓶锡制容器
夹持系统均分台均分台卡爪 - 吊环真空- 夹钳- 杯推 - 杯真空- 推电磁
固定托盘PTF - PTF/VPTF - PTF/VPM - PGPV - PP - PRPS - PRPV - PSPH
移动托盘PTF/APTF/APM/A - PG/A---PH/A
