CARBO-SD

连续型饮料碳酸化单元

Carbo-SD 是一种紧凑型碳酸化设备,用于自动化地生产碳酸化饮料:该系统采用了碳酸化领域的最新技术;碳酸化通过在线比例配料实现。



突出特点

  • 最终产品的质量、精度和可重复性符合最高质量标准
  • 通过采用CO2 在线比例配料,完成碳酸化
  • 可提供 Xfill 型,以与灌装机直接集成
  • 质量流量计,用于控制CO2 的量

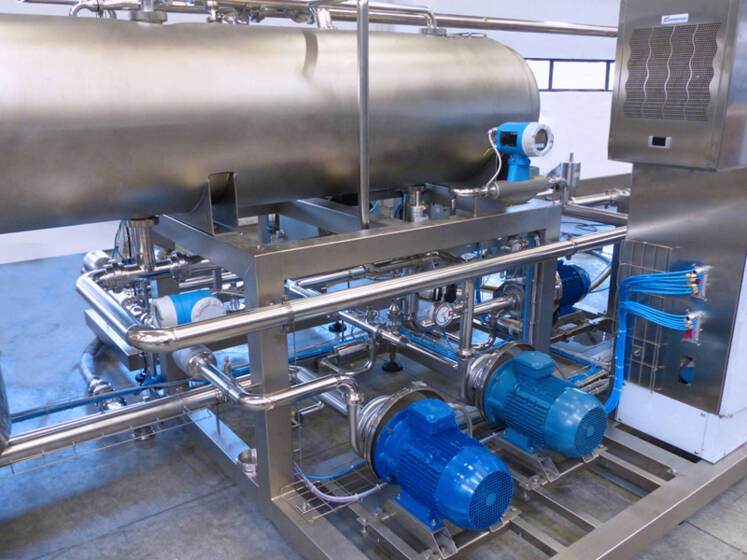

  • 由于气罐采用了水平布置,结构极紧凑
  • 物流极简便:机器可采用集装箱进行包装,安装和调试快速

主要特点和优势

一般特性
  • CO2在线比例配料系统,带质量流量计

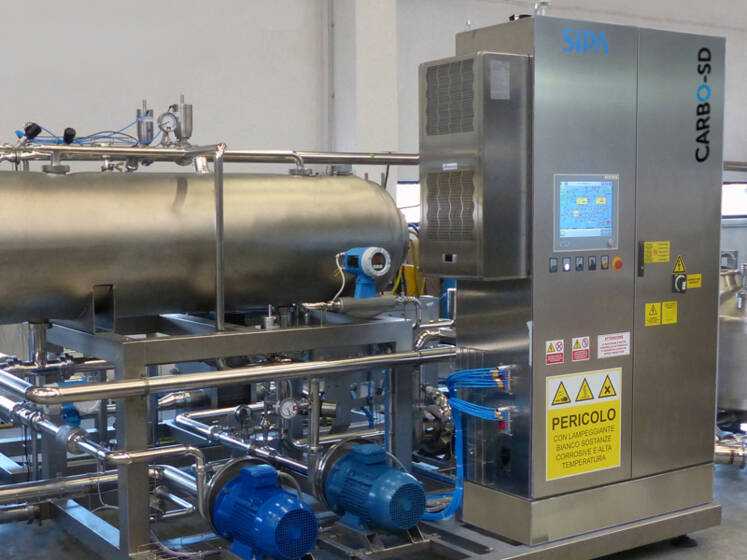

  • 全自动工艺控制,由菜单化的具有15寸触摸屏操作面板的PLC控制
  • 变频泵
  • 高洁净设计方案,清洁简便,可以保证设备内部达到最高卫生水平
  • 成品的质量、精度和可重复性符合最高质量标准
  • 利用缓冲罐中的液位调节系统,实现产品流控制
  • 出口流量变化范围:1:4
  • 温和产品处理
  • 由于料罐采用了水平布置,节省了空间占用
  • 物流极简便:机器可采用集装箱进行包装,安装和调试快速
  • 根据碳酸化罐的液位实施容量控制,从而减小了耗气量


辅助设备:

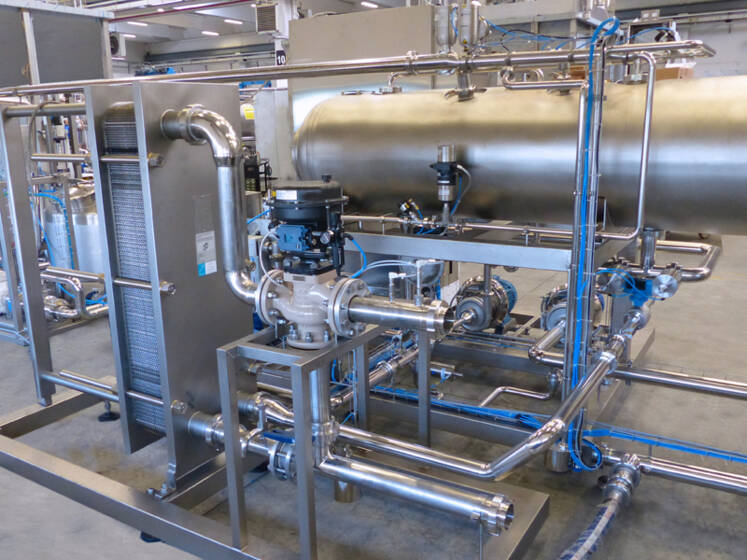

  • 碳酸化产品的冷却设备,含控制和测量设备
  • 氧气量、CO2 量等的测量
  • 与产品接触的管道采用 1.4401 不锈钢 (AISI316) 制成
  • 产品缓冲罐采用了绝缘措施,因而更节能
  • 基于高真空度原理的两级脱气
成品性能
  • 碳酸化程度:1.5 ÷ 4.5 V/V
  • CO2配料精度:不劣于 ± 0.1 g/l(在稳定条件下)
  • 制程能力指数 Cpk > 1.33(与成品相关联)
工作原理
碳酸化
CO2 通过一个调节阀和一个质量流量计送入该系统;安装了一个特殊的扩散器,以实现所需 CO2 量的均匀溶解;另外,还采用了一个静态混合器进行气体扩散,以使 CO2 非常好地混合到成品中。



应用

碳酸软饮料


生产范围

型号产能
Carbo-SD 12最高 12,000 l/h
Carbo-SD 17最高 17,000 l/h
Carbo-SD 27最高 27,000 l/h
Carbo-SD 34最高 34,000 l/h
Carbo-SD 42最高 42,000 l/h
Carbo-SD 54最高 54,000 l/h
Carbo-SD 66最高 66,000 l/h
