突出特点

  • 用于搬运美式纸箱、裹包纸箱和板条箱的系列成套解决方案
  • 通用性极好、用于满足任何一种生产需求的解决方案:自低产能至高产能;包括特殊的和定制型纸箱装箱配置
  • 高可靠性:运动精度和重复性极高
  • 操作灵活性好,转换停机时间更短
  • 减少了维护工作量和可能出现磨损的零部件(例如,采用了免润滑传动装置)

用于纸箱装箱和板条箱装箱/拆箱的成套解决方案

多年的宝贵经验、持之以恒的研发,以及全程紧盯包装业不断变化的需求,使得西帕成功地推出了可靠性、灵活性和首创性极高的、一系列的纸箱装箱解决方案。
该系列纸箱装箱解决方案,实际上是市场上最全面的系列解决方案之一。对于美式纸箱、塑料板条箱、托盘和裹包纸箱,西帕是可以为其提供相关解决方案的少数几个供应商之一。
该解决方案的设计目的是:采用自动化解决方案满足不同速度水平的要求和从最简单的直到最复杂的包装配置的各种生产需求。
这些应用毫无疑问是全面性的,通常主要用于葡萄酒、啤酒和白酒领域;但是,也存在用于矿泉水、饮料、果汁和食用油(玻璃瓶和PET瓶)的大量应用。


型号

JOLLY: 自动装箱机、板条箱装箱/卸货机,单头型

SILENT: 常规的自动装箱机、板条箱装箱/卸货机,多头型

ROBBY PACK: 自动化装箱机、板条箱装箱/卸货机

UNIWRAP: 纸箱裹包机

FORMEX: 自动式纸箱成型机

STICK- STRIP: 自动式纸箱封箱机

INSERT: 自动式隔板插入机



产能:

JOLLY: 最高 600 个循环/小时

SILENT: 最高 550 个循环/小时(多头)

ROBBY PACK: 最高 550 个循环/小时
采用了模块化设计,可以实现产能范围极大的设备:最低产能(2,000 瓶/小时),最高产能(130,000 瓶/小时以上,带双纸箱进料通道的多头配置型)。

UNIWRAP: 20 至 45 个纸箱/分钟

FORMEX: 最高 40 个纸箱/分钟

INSERT: 最高 70 个隔板/分钟nute

STICK- STRIP: 最高 40 个纸箱/分钟




主要特点和优势

连续型板条箱装箱/卸货机和装箱机,可根据用户的具体需求配备不同取置头。
该系列机器设计用于将不同类型的容器(例如 瓶子、广口瓶和易拉罐)搬运到美式纸箱、塑料板条箱和盘中。
根据具体的不同产品,该机器可以配装:气动膜式夹头、夹具、吸盘、磁板、真空头等;可将不同数量的容器搬运到不同配置(2x3, 4x3 等)中。
这些夹头安装在整体式行进系统上,通过变频器进行控制,确保运动相对时间的精确性、谐调性和可靠性。夹头采用变速箱驱动。变速箱将减速电机的连续性运动转换成往复运动。
进瓶方向可以垂直于,也可平行于箱/纸箱传送带;此外,瓶输送系统还包括有一个防堵塞晃动装置。
对于供瓶和头部更换,还可提供用于简化切换操作和异形瓶搬运的相关解决方案。

供料带上的纸箱对中和关停系统,用于保证正确地插入瓶。
该系统采用一个 PLC 进行控制;通过触摸屏操作界面上的简单、直观的控件进行操作。

Jolly 是带单或双取置头的自动装箱机,设计用于低产能生产线。
Silent 是多头(2 至 8 个)自动装箱机,设计用于中/高产能生产线。


包装类型
  • 美式纸箱
  • 塑料板条箱
  • 托盘


可处理的产品
  • PET 瓶
  • 玻璃瓶
  • 易拉罐
  • 广口瓶
  • 锡制容器
自动化的板条箱装箱/卸货机和装箱机,用于将不同类型的容器(例如,瓶、广口瓶和易拉罐)搬运到美式纸箱、塑料板条箱和托中,设计用于高速生产线或满足特殊的包装要求。

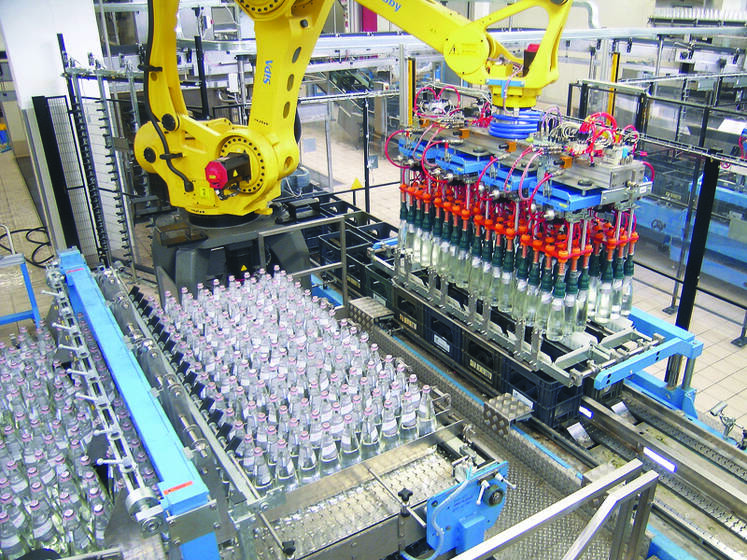

Robby Pack 采用 4 或 6 轴机器人手臂和专用夹头,可以完成复杂的搬运动作,理想适用于任何一种规格、包装和产能。
对处于水平、横躺或勫转状态的瓶进行装箱(带或不带隔板或层间板插入动作)以及,对瓶进行竖直插入装箱时,其运动的灵活性、精准性和高可重复性确保可以顺利完成复杂的搬运动作。
根据具体的不同产品,该机器可以配装:气动膜式夹头、夹具、吸盘、磁板、真空头等;可将不同数量的容器搬运到不同配置(2x3, 4x3 等)中。

设备转换可以按需以全自动化的方式进行,让机器人手臂完成零部件的移动和定位过程。

Robby Pack 是一种通用性极高的模块化系统:可根据具体需求进行定制;可通过配置管理多条生产线;也可方便地集成到现有生产线中。
该解决方案根据客户的生产需求而设计,以管理不同供瓶解决方案、处理不同数量的板条箱/纸箱搬运和最终的附件整合(例如,隔板插入器等)。
无论最终解决方案具备什么样的布局,它仍然是极紧凑型解决方案,并且可以方便地适应专用区域的建筑性限制和现有空间。
该系统采用一个 PLC 进行控制;通过触摸屏操作界面上的简单、直观的控件进行操作。

包装类型
  • 美式纸箱
  • 塑料板条箱
  • 托盘


可处理的产品
  • PET 瓶
  • 玻璃瓶
  • 易拉罐
  • 广口瓶
  • 锡制容器

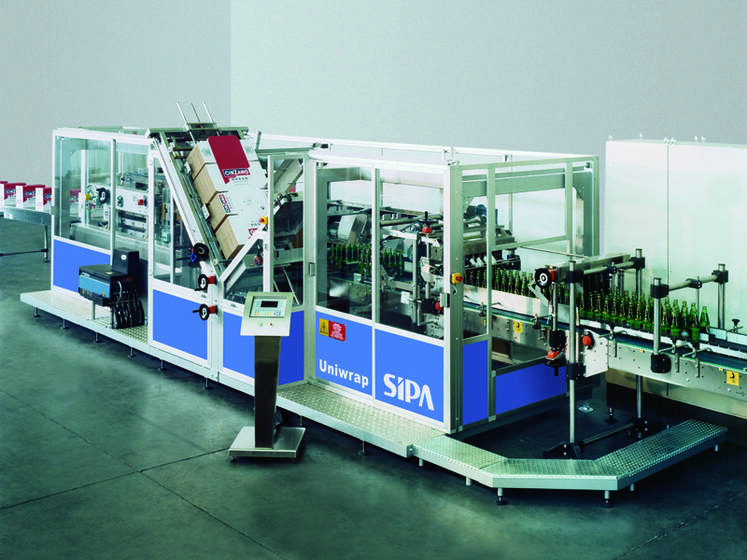

该连续型纸箱裹包机采用了模块化设计,以处理丰富的各种不同规格和速度的装箱作业。
Uniwrap 用于利用定制型解决方案,通过裹包系统将各种不同类型的瓶、易拉罐、广口瓶和锡制容器装入到开口模切纸箱中。

一般特性
  • 转换快速(无需更换任何机器零部件)
  • 机器体积极小,总长度在同类产品中最小
  • 全部运动都通过一个无刷电机实现电动控制
  • 运动部件和传动系统紧固耐用,且无需润滑
  • 可按需提供集成式隔板插入装置
  • 可随时对预切纸箱仓展开操作
  • 预切纸箱隔离与定位系统工作性能可靠、精度高,与瓶通道实现了完美同步
  • 瓶/预切纸箱采用定速同步方式,以避免免了任何堵塞问题
  • 该机器具备优异的灵活性,既可处理 PET瓶,也可处理异形瓶(卵型瓶、截顶锥形瓶等)
  • 上盖封盖机配有热熔胶和终压系统,封箱效果完美

 平板预装隔板:
所有的 Uniwrap 纸箱机都可以在制造期间或制造完成以后配装蜂窝隔板插入装置。安装该插入装置不影响装箱机体积。
该解决方案相对瓦楞纸隔板的优势:
  • 隔板采购成本减少 30%
  • 存放空间减少 65%
  • 只需一个供料控制点
  • 存放期间,恶劣环境条件对平纸板的影响要小得多



包装类型
  • 裹包纸箱


可处理的产品
  • PET 瓶
  • 玻璃瓶
  • 广口瓶
  • 锡制容器

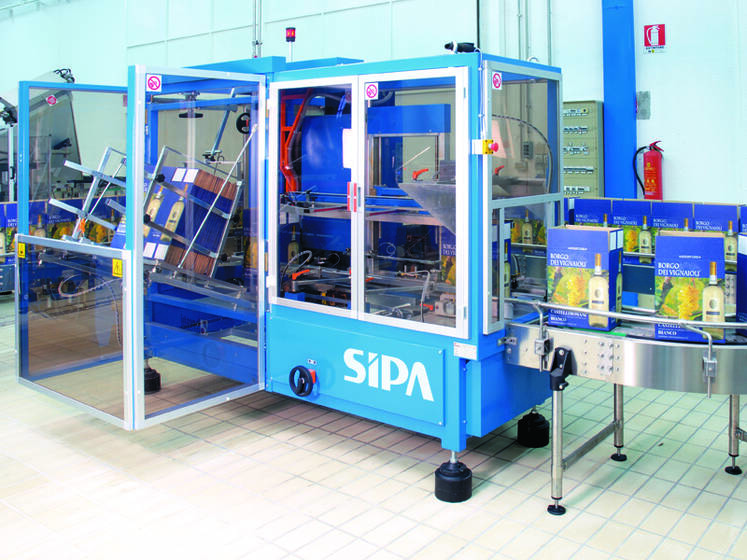

用于美式纸箱的自动纸箱成型机,特点如下:
  • 纸箱仓带可调导向装置,最多可容纳 180 个纸箱
  • 纸箱拾取和开箱总成包括一组吸盘;其机械运动是不断的
  • 电机驱动型总成将打开后的纸箱向前推


该型系统用于完成纸箱成型和下盖板无胶封盖 (FORMEX) 功能;也可提供热熔胶型 (FORMEX H) 或粘胶带型 (FORMEX N) 。

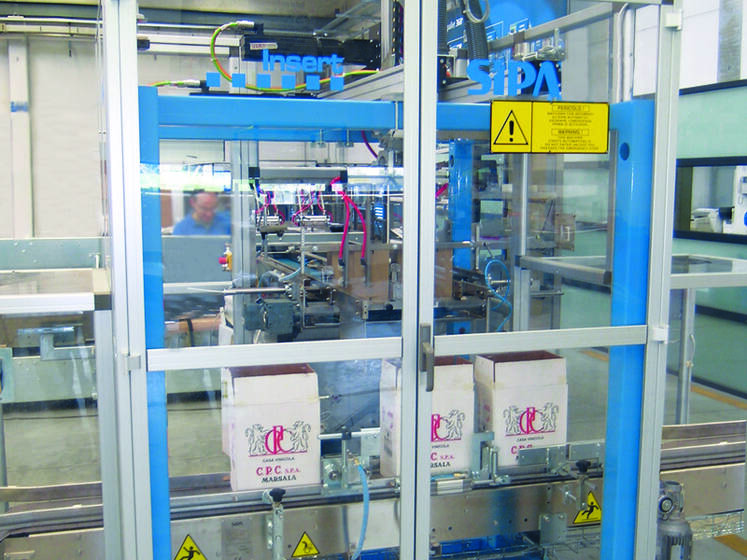

自动隔板插入机,用于在插瓶前或插瓶后打开平板预装隔板,并将它放入到纸箱中。
该设备有三种型号 :
  • Insert 1.1:  具备 1 个门架、1 个隔板仓和 1 通道纸箱进料装置
  • Insert 1.2:  具备 1 个门架、1 个隔板仓和 2 通道纸箱进料装置
  • Insert 2.2:  具备 2 个门架、1 个隔板仓和 2 通道纸箱进料装置

每个门架都配有一个夹头;采用 6 瓶分隔时,该型号也可配 2 个夹头。
电动隔板仓,带模块化链。
隔板收集头,可利用气动动作打开隔板。
门架运动采用无刷电机实现。
转换快速,无需工具。

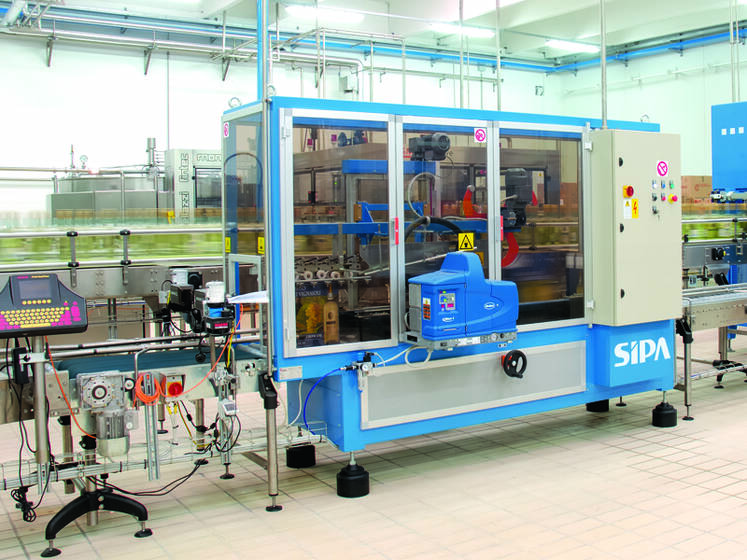

自动封箱机,用于采用“热熔胶”和上盖板完成美式纸箱的封箱;特点如下:
  • 纸箱输送机,带纸箱分配装置和可调导向装置
  • 热熔胶封箱器,配有注胶器和胶加热盘
  • 气动或机械式上盖板闭合装置
  • 压辊,用于上盖板

这两种型号都采用上盖板进行封箱 (STIK/1);也可供应上下盖板封箱型产品 (STIK/2)。
STRIP 型封箱机采用 PVC 粘胶带密封上盖板。该型封箱机也可供货。


应用

纸箱装箱解决方案,用于将瓶、广口瓶和锡制容器装入到美式纸箱、裹包纸箱、塑料板条箱和托盘中。

材料

纸箱类型
  • 美式纸箱
  • 纸箱裹包型
  • 盘型


板条箱类型
  • 带窗塑料板条箱
  • 无窗塑料板条箱
