突出特点

  • 初始投资少,运行成本低
  • 一流的设备
  • 与早期型号产品(SFL 系列)实现了高度的标准化
  • 安装速度极快,调试时间短(10 天即可安装完毕并投入运行)
  • 最先进的技术
  • 采用了用户友好技术进行全过程监控
  • 模具更换迅速(仅需 30 分钟)
  • 机器前方设计有易操作区,用于换模和维护
  • 结构极紧凑

最优的大型容器制造解决方案


The SFL 1 XL 直线式吹瓶机适用于在全球任何一个地方以中小批量生产容量为 5 至 30 升的容器;这些容器专门用于水、油、啤酒、葡萄洒、日化用品和矿物油等生产领域
The SFL 1 XL 非常适合生产饮水机用可重复使用的或一次性的容器、啤酒桶,或瓶颈最长可达 93 mm 的大量各种大容积容器。其中一个突出特点是:把手可自动嵌入到吹瓶模具中。


型号吹塑模腔最大瓶子容量(升)最大颈径最大产能 (瓶/时)
SFL 1XL130.093 mm700

加工步骤:主要特点和优点

  • 瓶坯以批量方式从八角纸箱排放到瓶坯料斗中
  • 可以选用一个瓶坯八角箱缓降倾斜装置
  • 带式输送机将瓶坯连续不断地从料斗供应给线性整理机
  • 线性整理机中,两个反向旋转缸利用重力作用将瓶坯以瓶颈朝上的方式对齐

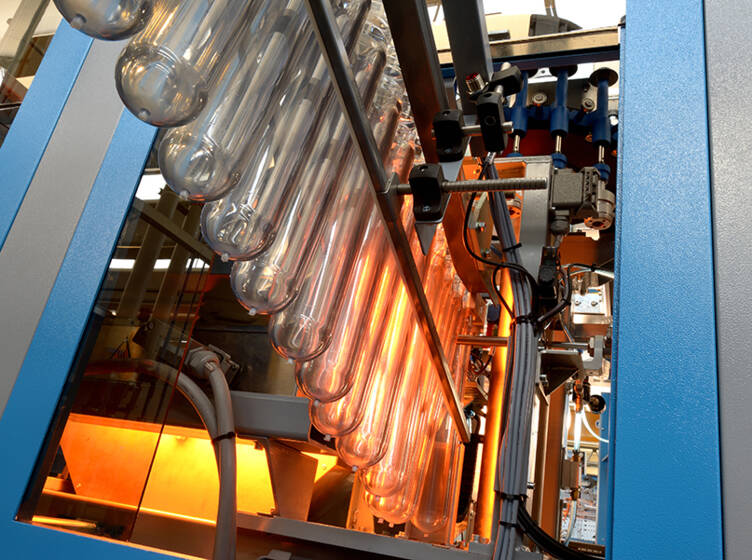

  • 加热阶段中,瓶坯一直保持匀速旋转,以实现完全对称、均匀的受热
  • 加热炉的通风确保瓶坯的内部温度维持在某个足够低的水平,以避免瓶坯外壁温度过高
  • 标配有两个加热炉;也可安装第三炉,以缩短加热时间

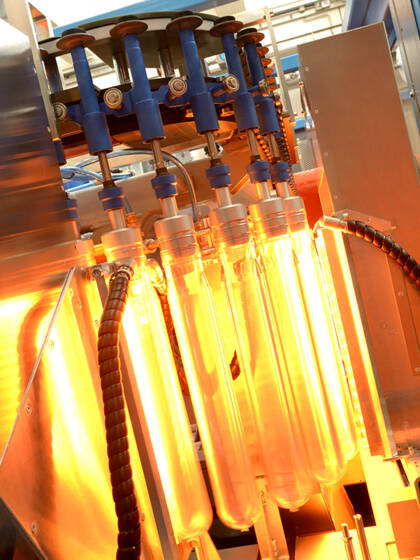

  • 瓶坯进入到一侧有16个红外灯管,另一侧有竖槽的反光板的通道前
  • 也可以选用 45°或 90°灯管,以处理特殊瓶坯

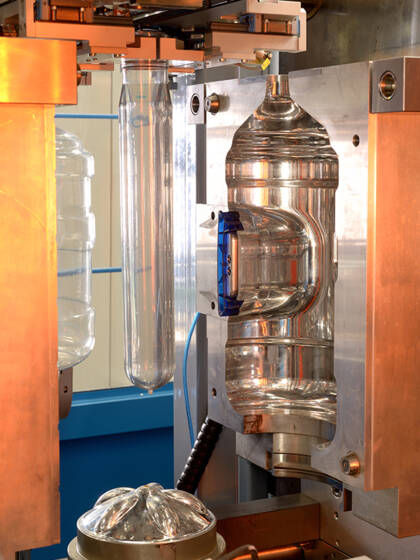

  • 拉伸和吹制阶段在跳变吹压(带气动补偿)下完成
  • 瓶坯轴向拉伸过程由具备高重复性和高一致性的伺服拉伸杆来完成
  • 瓶完成成型过程且吹制气排空后,模具将打开并将空瓶通过与吹瓶电气同步的线性输送系统排出
  • 吹瓶机的自动化控制功能通过一个 SOFT PLC 实现

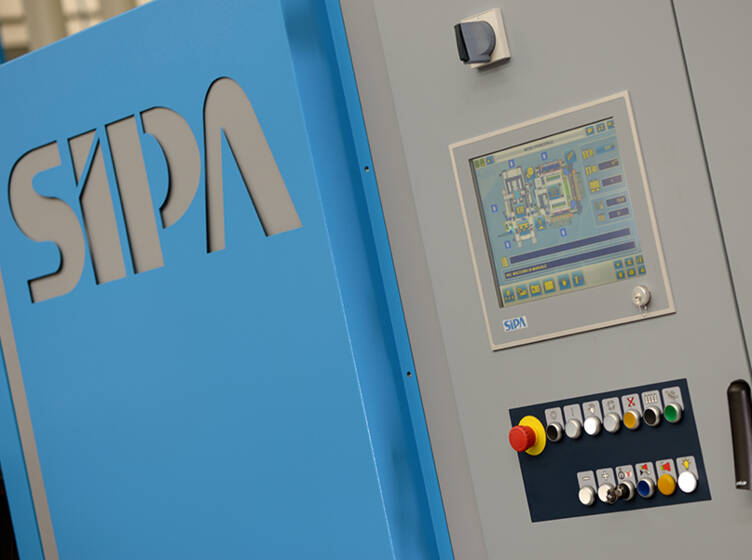

  • 利用触摸屏图形化界面,可以访问用于机器控制的全部参数、高温吹制成型加工工艺、报警和相关的诊断与生产统计信息
  • 西帕也提供了一个可连接 SIPA ON LINE 的调制解调器,用于远程用户支持

材料

PET

类型

  • 大容量瓶(最大容量 30 升)
  • 可重复使用的瓶子
  • 一次性瓶
  • 可堆叠瓶
  • 带把手瓶
  • 自收缩瓶


SFL 1XL

SFL 1XL

大容量瓶直线式吹瓶机
